シリーズ詳細SERIES DETAILS

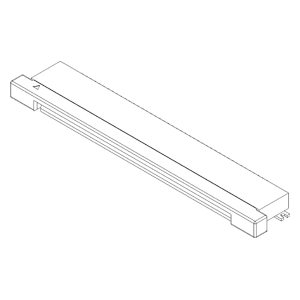

9632S

9632S シリーズ情報

  • コネクタ形状

    Socket

  • 基板実装方法

    SMT

  • 実装形態

    RightAngle

  • 接点方向

    BottomContact

  • 嵌合部ピッチ

    0.5 Pitch

  • 基板実装部ピッチ

    0.5 Pitch

  • 極数

    4 - 50 Pin

  • 接点部めっき

    Gold

  • めっき厚

    0.1 μm Min.

  • 伝送規格

    / -

  • 伝送速度(代表参考値)

  • 本体長さ(ピッチ方向)

    7.6 - 30.6 mm

  • 本体幅(奥行き)

    4.9 mm

  • 本体高さ

    1.8 mm

  • 定格電圧(AC)

    50 V

  • 定格電圧(DC)

    50 V

  • 定格電流

    0.5 A

  • 耐電圧

    250 V(AC)

  • インピーダンス整合

  • 接触抵抗

    30 mΩ Max.

  • 使用温度範囲(Max)

    105 ℃

  • 使用温度範囲(Min)

    -40 ℃

  • 配列

    Single Row

  • RoHS2

    Yes

  • ハロゲンフリー

    No

  • 2点接点

    No

  • 位置決めボス

    No

  • グランド

    No

  • ワイドスライダー

    / -

  • 挿抜回数

    20

  • ロック方式

    ZIF

  • カード抜け防止機能

    No

  • 梱包形態

    Emboss

  • 梱包数量

    3000

同じシリーズの製品一覧 47件

画像 製品名 カテゴリ シリーズ 極数 ピッチ(mm) 基板実装方法 嵌合形状 本体高さ 定格電圧-AC(V) 定格電圧-DC(V) 定格電流(A) 耐電圧-AC(V)

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-50Y801

Web購入可能

IMSA-9632S-50Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 50 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-49Y801

IMSA-9632S-49Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 49 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-48Y801

IMSA-9632S-48Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 48 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-47Y801

IMSA-9632S-47Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 47 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-46Y801

IMSA-9632S-46Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 46 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-45Y801

IMSA-9632S-45Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 45 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-44Y801

IMSA-9632S-44Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 44 0.5 SMT - 1.8 50 50 0.5 250

比較検討リストのご利用には会員ログインが必要となります

FPC/FFC用コネクタ IMSA-9632S-43Y801

IMSA-9632S-43Y801

0.5mmピッチ、SMT、RA(下接点)タイプのFPC/FFCコネクタ。信頼性の高いZIF、スライダーロックタイプ。

FPC/FFC用コネクタ 9632S 43 0.5 SMT - 1.8 50 50 0.5 250
