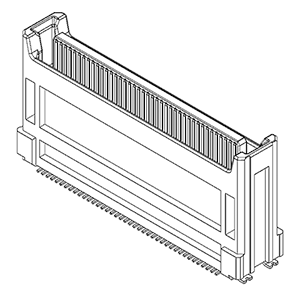

デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。
10109B シリーズ について問い合わせる
Plug
- / SMT
- / Stacking
- / Vertical
/ -
- / TopEntry
0.635 Pitch
/ 0.635 Pitch
20 - 120 Pin
Gold
/ 0.1 / 0.3 / 0.762 μm Min.
/ -
/ 11.95 / 12.95 / 15.125 / 16.125 / 18.3 / 19.3 / 20.85 / 22.475 / 24.65 / 25.65 / 27.2 / 28.825 / 29.825 / 31 / 32 / 36.175 / 37.35 / 43.7 mm
/ 6.5 mm
/ 4.6 / 4.85 / 7 / 9 / 11 / 11.5 / 15 / 16 / 17 / 19.5 mm
/ 50 V
/ 50 V
/ 0.5 A
/ 250 V(AC)
/ 100 mΩ Max.
/ 105 ℃
/ -40 ℃
- / Dual Row
- / Yes
- / No
- / No
- / No
- / No / Yes
- / No
/ -
- / No
/ 0 / 0.5
/ 0 / 0.5
/ 0.5
/ 30
Emboss / Tray
50 - 600
画像 | 製品名 |
---|---|
10109Sデジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
|
11000Sデジタル信号の高速伝送を可能とする0.635mmピッチ、平行接続(ST/ST)BtoBコネクタ。1.6Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。タフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
画像 | 製品名 | カテゴリ | シリーズ | 極数 | ピッチ(mm) | 基板実装方法 | 嵌合形状 | 本体高さ | 定格電圧-AC(V) | 定格電圧-DC(V) | 定格電流(A) | 耐電圧-AC(V) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-20Y956デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 20 | 0.635 | SMT | Stacking | 16 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-20Y923デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 20 | 0.635 | SMT | Stacking | 7 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-80Y923デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 80 | 0.635 | SMT | Stacking | 7 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-60Y984デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 60 | 0.635 | SMT | Stacking | 15 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-50Y984デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 50 | 0.635 | SMT | Stacking | 15 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-50Y983デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 50 | 0.635 | SMT | Stacking | 15 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-50Y981デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 50 | 0.635 | SMT | Stacking | 15 | 50 | 50 | 0.5 | 250 | |
比較検討リストのご利用には会員ログインが必要となります |
IMSA-10109B-40Y983デジタル信号の高速伝送を可能とする0.635mmピッチ、フローティングタイプ平行接続(ST/ST)BtoBコネクタ。可動(フローティング)構造でX-Y方向に0.5mm可動。Z方向は0.5mmの有効嵌合長有。3.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング:差動100Ω。様々嵌合高さに対応しタフな環境でも確実に異物の除去を行う2点接点コンタクト採用。 |
基板対基板コネクタ | 10109B | 40 | 0.635 | SMT | Stacking | 15 | 50 | 50 | 0.5 | 250 |
