2.54mmピッチ Z可動フローティングコネクタ

厳しい振動環境での使用を想定した機器内接続用ピッチ、Z可動（Z-Move）を有したパワーモジュール用ソケット（ピッチ2.54mm）です。基板スタックに最適なボトム嵌合方式を採用しており、従来の手はんだによる基板接続をコネクタに置き換える事で、繊細なはんだ付け工程を排し、接続信頼性を向上いたします。

製品概要

• 主な特長
• 基本仕様

製品選択

• 仕様から選ぶ

主な特長

ボトム嵌合方式

・ 基板スタックに適するボトム嵌合方式（コネクタ底部からのピン挿入）を採用

極数展開

・ 3～10極品を量産中

高耐熱仕様

・ 車載環境に対応した125℃定格

はんだ付けへの負荷軽減

・ フローティング構造に加え、ハウジング両端には保持金具を設けており、外力によるはんだ付け部への負荷を軽減

基本仕様

項目	単位	内容
カテゴリ	–	2.54ピッチ基板対基板コネクタ
嵌合部ピッチ	mm	2.54
基板実装部ピッチ	mm	2.54
配列	–	1列
定格電圧	V（AC/DC）	125
定格電流	A	1
使用温度範囲	℃	-40～125
可動量X	mm	0.5
可動量Y	mm	0.5
可動量Z	mm

梱包型番の見方

各シリーズ詳細ページ

ソケットコネクタシリーズ

仕様から選ぶ

・各シリーズの仕様（本体高さ、めっき、基板実装方法、参考図面等）を掲載しています。

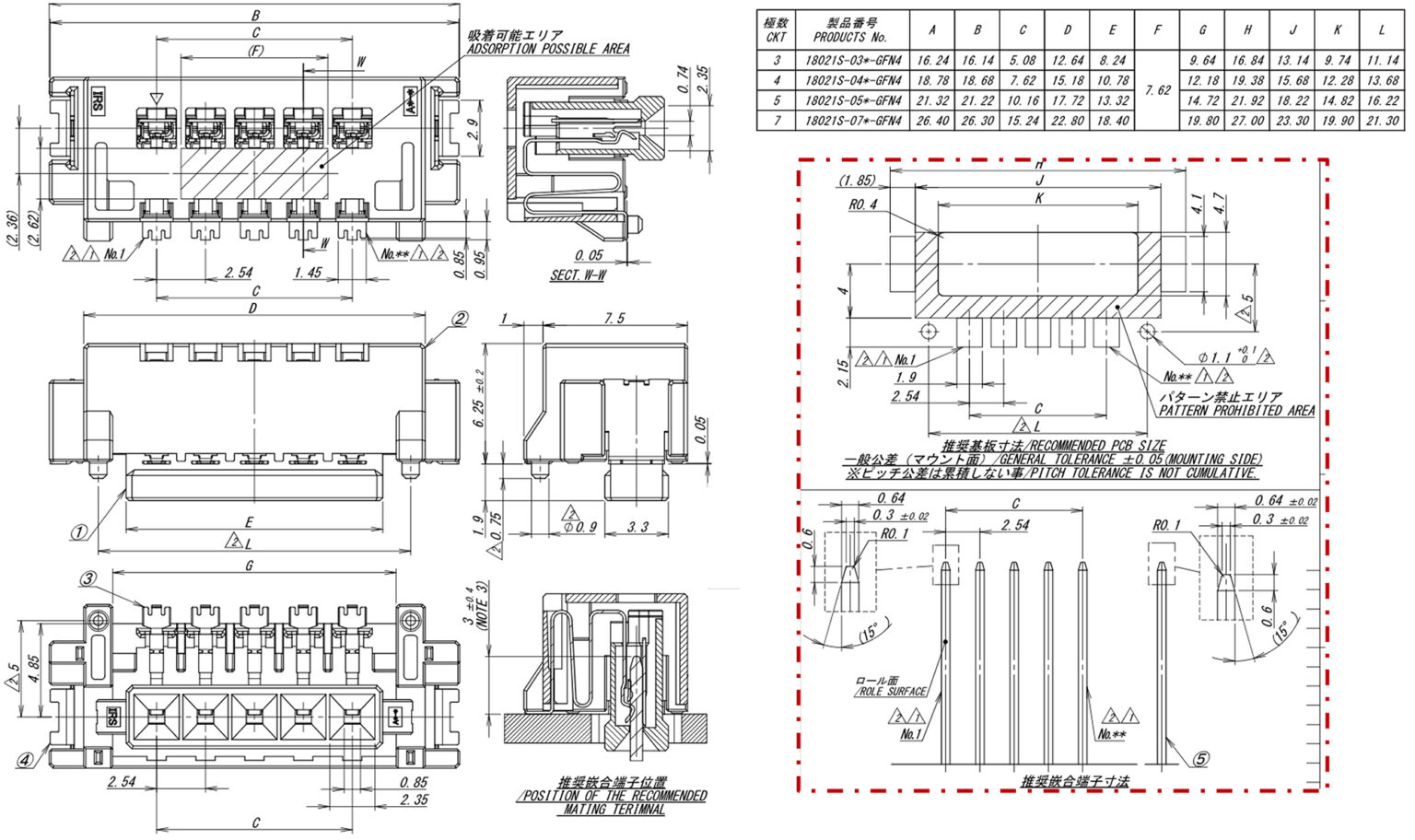

・掲載している図面は、参考図です。詳細の確認においては個別製品毎の製品図面をご参照ください。

• ソケットコネクタ

ソケットコネクタ

本体高さ	めっき	基板実装方法	対象製品
21.32mm	錫	SMT	18021S

IMSA-18021S-XXY900

実装高さ21.32mmのソケットコネクタです。
