2.0mmピッチ Z可動フローティングコネクタ（スタンダード）

厳しい振動環境での使用を想定した機器内接続用2.0mmピッチ、Z可動（Z-Move）フローティングタイプ平行接続（ST/ST）BtoBコネクタです。

製品概要

• 主な特長
• 基本仕様

製品選択

• 仕様から選ぶ

主な特長

シームレス な基板間距離対応

・ 5タイプのソケット、2タイプのプラグを準備
・ 組み合わせにより11～20mmまで1mm毎にご準備

極数展開

・ 6、10、20、30極を準備

高い定格設定

・ パワートレイン周りの基板接続にも適した125℃定格
・ 125V／1.0A定格

基本仕様

項目	単位	内容
カテゴリ	–	2.0ピッチ基板対基板コネクタ
嵌合部ピッチ	mm	2.0
基板実装部ピッチ	mm	2.0
配列	–	2列
定格電圧	V（AC/DC）	125
定格電流	A	1.0
使用温度範囲	℃	-40～125
可動量X	mm	0.65
可動量Y	mm	0.65
可動量Z	mm	0.02mm 共振対応可動 ＋ 0.7mm 有効嵌合長

組合せと基板間距離

各ソケットとプラグの組合せでの基板間距離は下記の通りです。

選択可能な極数

基板間距離毎に現在対応可能な極数は下記の通りです。（計画中のものに関してはお問い合わせください）

梱包型番の見方

各シリーズ詳細ページ

ソケットコネクタシリーズ

プラグコネクタシリーズ

仕様から選ぶ

・各シリーズの仕様（本体高さ、めっき、基板実装方法、参考図面等）を掲載しています。
・掲載している図面は、参考図です。詳細の確認においては個別製品毎の製品図面をご参照ください。

• ソケットコネクタ
• プラグコネクタ

ソケットコネクタ

本体高さ	めっき	基板実装方法	対象製品
12.35mm	金	SMT	10120S

10120S （IMSA-10120S-XXYXXX）

推奨基板レイアウト：製品仕様により2タイプに分かれます。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120S-XXY911 ／ 推奨基板レイアウト（タイプ①）

実装高さ8.35mmのソケットコネクタです。現在6および10極品をご準備しています。（20、30極品は製品化計画あり）

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120S-XXY913 ／ 推奨基板レイアウト（タイプ①）

実装高さ10.35mmのソケットコネクタです。現在6極品をご準備しています。（10、20、30極品は製品化計画あり）

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120S-XXY915 ／ 推奨基板レイアウト（タイプ①）

実装高さ12.35mmのソケットコネクタです。現在20および30極品をご準備しています。（6、10極品は製品化計画あり)

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120S-XXY502 ／ 推奨基板レイアウト（タイプ②）

実装高さ14.35mmのソケットコネクタです。現在10および30極品をご準備しています。（6、20極品は製品化計画あり）

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120S-XXY504 ／ 推奨基板レイアウト（タイプ②）

実装高さ16.35mmのソケットコネクタです。現在10および30極品をご準備しています。（6、20極品は製品化計画あり）

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

プラグコネクタ

本体高さ	めっき	基板実装方法	対象製品
8.95mm	金	SMT	10120B

10120B （IMSA-10120B-XXYXXX）

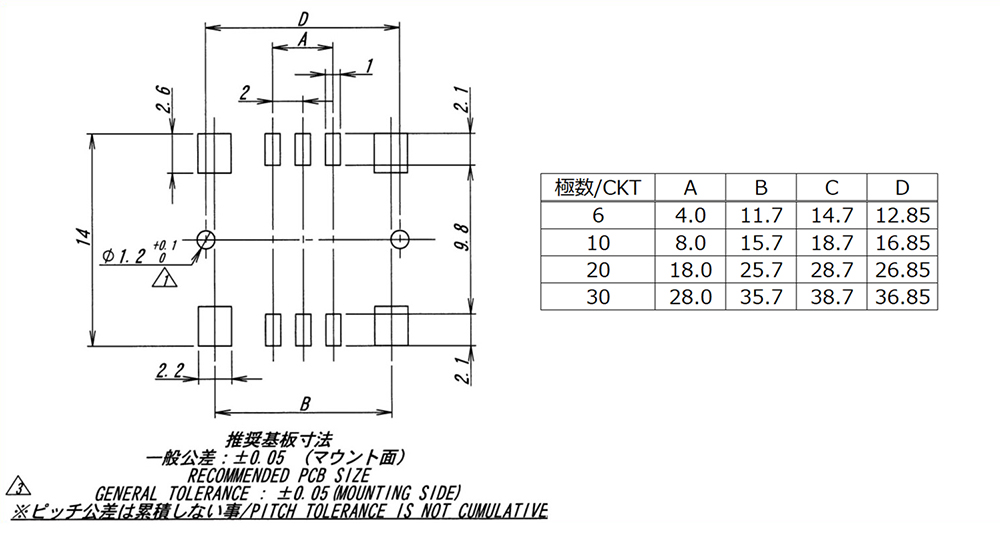

推奨基板レイアウト：各タイプで共通となります。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120B-XXY911

実装高さ7.95mmのプラグコネクタです。6、10、20および30極品をご準備しています。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。

IMSA-10120B-XXY913

実装高さ8.95mmのプラグコネクタです。6、10、20および30極品をご準備しています。

製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
