0.5mmピッチフローティングコネクタ（高背・大可動）
20～30mmの項基板間距離に対応し、ピッチを超える大可動域を持った2点接点の信頼性の高い基板対基板コネクタです。
このページでは、0.5mmピッチフローティングコネクタ（高背・大可動）の特長や基本仕様等を紹介しています。また、各シリーズの製品を接続形態と仕様別に検索いただけます。技術的なご質問はお気軽にお問い合わせください。
製品概要
製品選択
主な特長
ピッチを超える大可動域で位置ずれを吸収し、組立性を向上
・ 基板平面方向、X-Y軸にそれぞれ0.8mm（10106Sシリーズ）の大きな可動域（ソケット側可動）
・ 120極/140極品は、さらなる大可動製品10141Sシリーズをご用意
・ 組付け時のズレを吸収し実装部ストレスを軽減
・ 自動組み立てにも最適なロボット組立適合コネクタ
異物に強い二点接点で高い接続信頼性を実現
・ 嵌合軸同一直線状に独立したバネの接点を配置
・ 前段コンタクトで確実に異物を除去
・ 冗長接続を確保

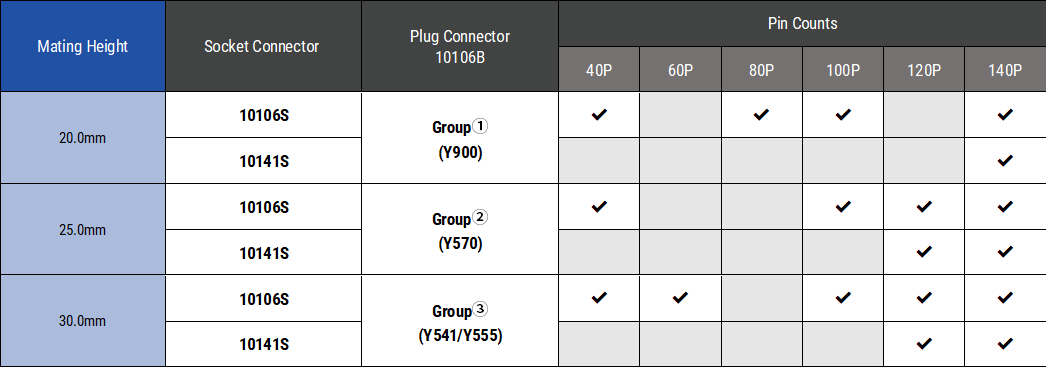

大きな基板間距離と幅広い極数レンジで140極の大極まで対応※
・ プラグの選択によって、20/25/30mm３種の基板間距離に対応
・ 40～140極まで20極毎にラインアップ
※接続形態により選択できる極数は異なります
実装時の半田吸いあがりを防止
・ シリーズ製品すべての端子メッキにニッケルバリア機構を採用
基本仕様
| 項目 | 単位 | 内容 |
|---|---|---|
| カテゴリ | – | フローティングコネクタ |
| 嵌合部ピッチ | mm | 0.5 |
| 基板実装部ピッチ | mm | 0.5 |
| 配列 | – | 2列 |
| 定格電圧 | V（AC/DC） | 50 |
| 定格電流 | A | 0.4 |
| 使用温度範囲 | ℃ | -40～105 |
| 可動量X | mm | 0.8（10106Sシリーズ） 1.2（10141Sシリーズ） |
| 可動量Y | mm | 0.8（10106Sシリーズ） 1.2（10141Sシリーズ） |
梱包型番の見方
0.5mmピッチフローティングコネクタ（高背・大可動）を構成するシリーズ紹介
2シリーズのソケットコネクタと1シリーズのプラグコネクタから構成されます。プラグコネクタは3つのグループに分かれ、3種の基板間距離に対応します。基本仕様は固定ボス有りですが、一部固定ボスの無いオプションの選択も可能です。
ソケットコネクタ
可動ソケットコネクタ（標準）10106Sシリーズ
梱包型番：IMSA-10106S-XXYXXX（Y518、Y519）
本体高さ18.3mmの可動ソケットコネクタで、YX方向に±0.8mmの可動域をもちます。
可動ソケットコネクタ（大可動）10141S
梱包型番：IMSA-10141S-XXYXXX
本体高さ18.3mmの可動ソケットコネクタで、YX方向に±1.2mmの可動域をもちます。
プラグコネクタ
固定プラグコネクタ 10106Bシリーズ
梱包型番：IMSA-10106B-XXYXXX（Y900、Y570、Y541、Y555）
3種の本体高さのプラグコネクタで、10106S/10141Sとの組み合わせで基板間距離20/25/mmに対応します。
| グループ | 本体高さ | 基板間距離 | 梱包番号 |
|---|---|---|---|
| グループ1 | 8.3mm | 20.0mm | Y900 |
| グループ2 | 13.3mm | 25.0mm | Y570 |
| グループ3 | 18.3mm | 30.0mm | Y541（ボス有） |
| Y555（ボス無） |
接続形態から選ぶ
平行接続
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
各シリーズ詳細ページ
ソケットコネクタシリーズ
プラグコネクタシリーズ
仕様から選ぶ
・各シリーズの仕様（本体高さ、めっき、基板実装方法、参考図面等）を掲載しています。
・掲載している図面は、参考図です。詳細の確認においては個別製品毎の製品図面をご参照ください。
ソケットコネクタ
| 仕様 | 本体高さ | 可動域 （XY方向） |
対象製品 |
|---|---|---|---|
| 標準 | 18.3mm | 0.8mm | |
| 大可動 | 18.3mm | 1.2mm |
可動ソケットコネクタ
可動垂直ソケット（標準）10106Sシリーズ
本体高さ18.3mmの可動ソケットコネクタで、YX方向に±0.8mmの可動域を持ちます。標準仕様は固定用ボス付きですが、120極にはボス無しのタイプもご用意しています。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
IMSA-10106S-XXYXXX（Y518、Y519）
可動ソケットコネクタ（大可動）10141Sシリーズ
本体高さ18.3mmの可動ソケットコネクタで、YX方向に±1.2mmの可動域を持ちます。多極仕様、120/140極でのご用意です。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
IMSA-10141S-XXY500
プラグコネクタ
| 仕様 | 本体高さ | 対象製品（グループ） |
|---|---|---|
| 固定 | 8.3mm | |
| 13.3mm | ||
| 18.3mm |
固定プラグコネクタ 10106Bシリーズ
8.3/13.3/18.3mmの3種の高さのグループをもつプラグコネクタです。推奨基板レイアウトは高さ、グループに関わらず共通です。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
グループ1：本体高さ8.3mm
1タイプ、ご用意しています。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
IMSA-10106B-XXY900
グループ2：本体高さ13.3mm
1タイプ、ご用意しています。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
IMSA-10106B-XXY570
グループ3：本体高さ18.3mm
固定ボスの有無のオプションの選択が可能です。
製品仕様やバリエーションで変更がある場合がございます。最新情報は製品図面をご参照ください。
IMSA-10106B-XXYXXX (Y541、Y555)
