フローティングコネクタ選択ガイド
イリソ電子工業では、高い専門性と信頼感のあるフローティング技術を活かし、世界最高クラスの豊富なバリエーションをご用意しています。このページでは、数あるラインナップから最適なコネクタをお選びいただけるよう、サイズ等を切り口に、製品の特長や仕様をご紹介致します。
ピッチ別検索
| ピッチ | 極数 | 対応基板間距離 | 対象製品 |
|---|---|---|---|
| 1.0mmピッチ（スタンダード） | 6～30 Pin | 5.5～19.65 mm | |
| 0.8mmピッチ（スタンダード） | 30～100 Pin | 6～24.7 mm | |
| 0.635mmピッチ（スタンダード） | 2～120 Pin | 6.5～30.55 mm | |
| 0.5mmピッチ（スタンダード） | 40～160 Pin | 8.0～16.0 mm | |
| 0.5mmピッチ（高背・大可動） | 40～140 Pin | 20.0～30.0 mm | |
| 0.5mmピッチ（高速・垂直接続） | 10～60 Pin | – |
ピッチ別 製品情報
ピッチ別に、各シリーズの特長・基本仕様等をご紹介致します。
また、同一ピッチで複数のグループがある場合は、それぞれ特徴毎にタイプ分けしています。
1.0mmピッチ（スタンダード）
バリエーションに富み使い勝手の良いサイズ、1.0mmピッチのフローティングコネクタです。
0.8mmピッチ（スタンダード）
使い勝手の良い0.8mmピッチで幅広いの基板間距離接続をサポートするフローティングコネクタです。
0.635mmピッチ（スタンダード）
多彩な基板間距離に対応し、2点接点接続を持つフローティングコネクタです。
0.5mmピッチ（スタンダード）
2点接点の垂直接続を基本とし、嵌合互換を持つフローティングコネクタです。オプションとして垂直接続や高速伝送対応(ベローズ一点接点)、低挿抜力一点接点(垂直接続用)等があり、ベーシックな基板間接続を幅広くサポートします。
0.5mmピッチ（高背・大可動）
20～30mmの項基板間距離に対応し、ピッチを超える大可動域を持った2点接点の信頼性の高いフローティングコネクタです。

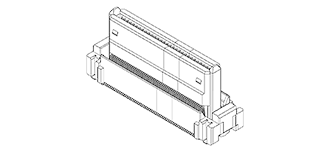

0.5mmピッチ（高速・垂直接続）
垂直の可動ソケットコネクタと、ライトアングルプラグコネクタで構成される垂直接続に特化したフローティングコネクタです。0.5mmの狭ピッチで高い実装密度を実現し、高速伝送にも対応します。
嵌合検索
基板間距離と製品ピッチから、お調べになりたい組み合わせのある製品極数が一覧でご確認いただけます。対象のマスをクリックしていただくと、対象製品の組合せ一覧が表示され、「シリーズ」、「製品名」から製品の詳細ページをご覧いただけます。(極数は限定できません。)
カテゴリ検索
対象製品の品名や条件などがおわかりの場合は、カテゴリ検索から、極数、ピッチやシリーズ名等で絞り込みができます。
